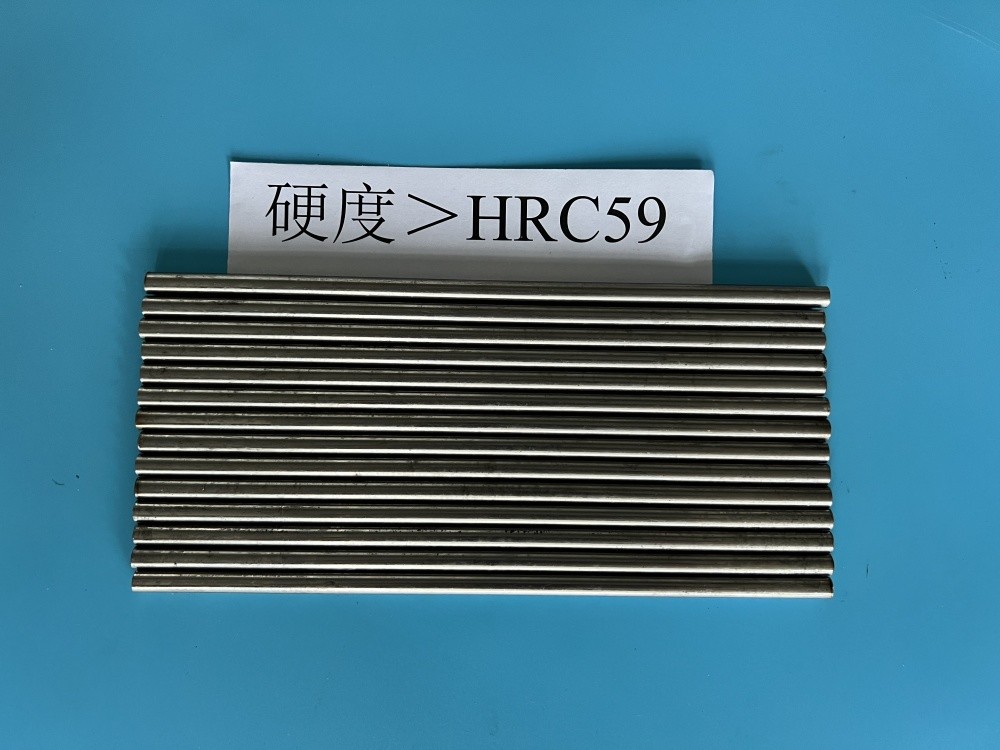

420MOD Alta durezza in acciaio inossidabile martensitico ad azoto fino a HRC59

420MOD è un acciaio inossidabile martensitico ad alto contenuto di azoto che combina la durezza di 440C con la resistenza alla corrosione di 630 inossidabile ((17-4PH),E' molto più resistente dell'acciaio inossidabile martensitico..
L'elemento azoto è stato aggiunto al 420MOD al fine di migliorare la durezza e la resistenza alla corrosione del materiale.420MOD è particolarmente adatto per ambienti operativi che richiedono sia resistenza all'usura che resistenza alla corrosione.
La prova di biocompatibilità di 420MOD è stata effettuata dal laboratorio dell'Università di Soochow e tutti i dati di prova hanno soddisfatto i requisiti medici, compresi il test di tossicità acuta, il test del pirogeno,prova di citotossicità in vitro, test di sensibilizzazione cutanea e test di reazione intradermica.

Composizione chimica nominale ((%, in peso)

C: 0.42
Cr: 16.00
Mo: 1.80
V: 0.35
N: 0.20

Personaggi principali

• Elettrodi di consumo in acciaio inossidabile martensitico risotterrato che combina una notevole resistenza alla corrosione con un livello di durezza molto elevato ((> 440C)).
• La composizione equilibrata fornisce una struttura priva di carburi grossolani che si traduce in un'eccellente resistenza alla fatica.
• Ottima resistenza alla fatica da contatto.
• Buona resistenza alle alte temperature.
• Eccellente lucidabilità.

Applicazioni

• Cuscinetti, componenti di cuscinetti, viti a sfera.
• Cuscinetti sferici.
• Sedie delle valvole.
• Colletti di guida.
• Spindli.
• Fabbricazione a partire da semi di legno
• Stampi di plastica e vetro

Trattamento termico

Sottoterra a 1050°C. Trattamento sotto zero (-70/-80°C). Temperatura a 180°C:
- HRC: 59
Questo è il ciclo di trattamento raccomandato per ottenere la massima durezza e una buona resistenza alla corrosione.

Sfogo a olio o a gas a 1075°C. Trattamento sotto zero (-70/-80°C). Doppia temperatura a 500°C.
- HRC: 59
Questo trattamento è raccomandato per le applicazioni di lavoro a caldo, con un elevato livello di durezza e una resistenza moderata alla corrosione.

Sfogo a gas o a olio a 1050°C. Doppia temperatura a 650°C.
- UTS: 1200 N/mm2
- 0,2% Forza di potenza: 900 N/mm2
Questo trattamento è raccomandato quando si intende effettuare indurimento a induzione della superficie.
